Detailní popis produktu

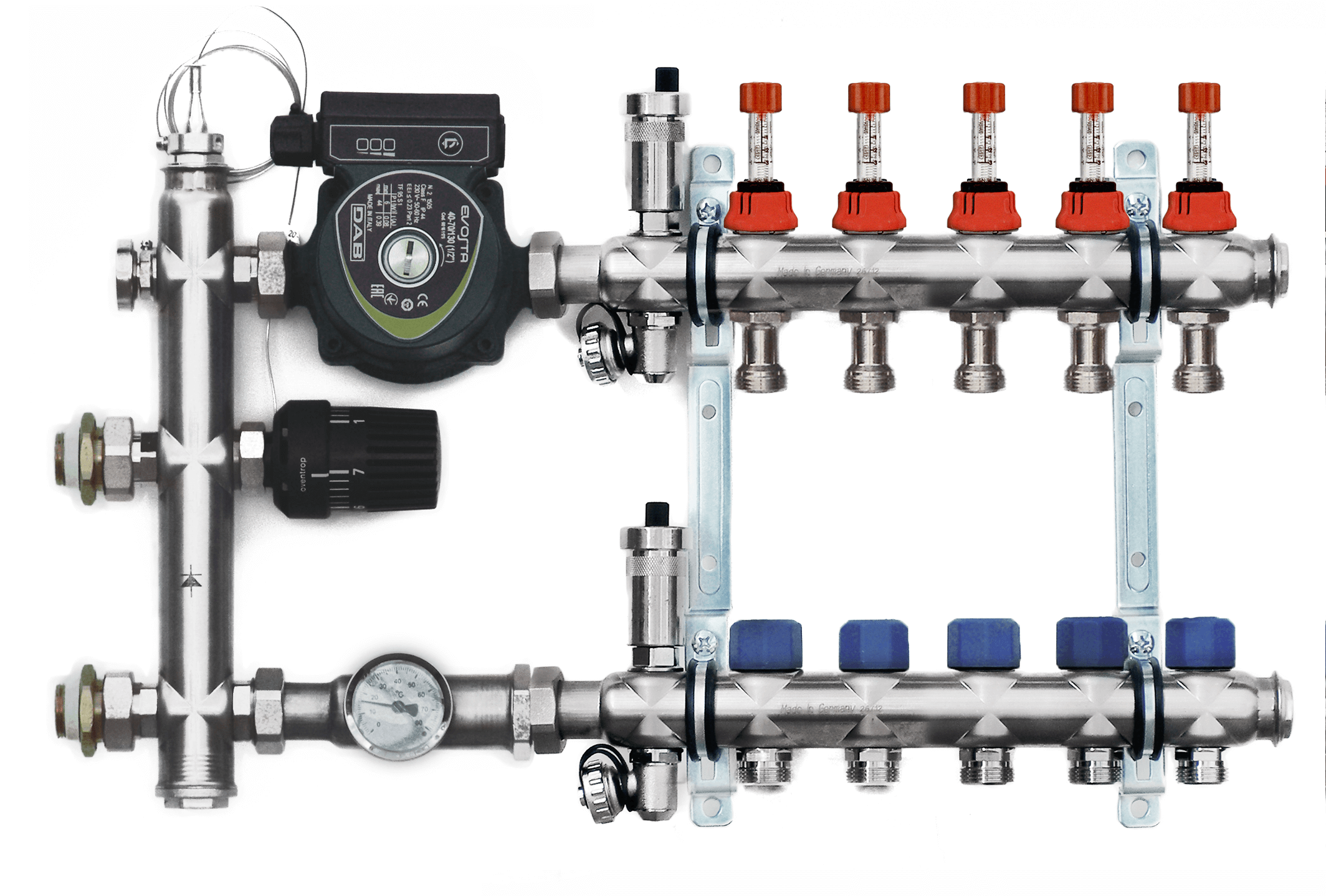

Nerezový rozdělovač pro podlahové vytápění s elektronickým čerpadlem

Rozdělovače jsou vyrobeny z vysoce kvalitní nerezové oceli podle německé normy DIN EN 1264-4:2009-11.

Děliče lze použít na všechny typy plastových trubek, včetně vícevrstvých trubek a mědi. Potrubí je připojeno pomocí 3/4" šroubení EK.

Rozdělovače pro podlahové vytápění jsou vybaveny dvojitými regulačními průtokoměry s ukazatelem průtoku (Regolux 0-5 l/min) s pamětí a termoregulačními ventily (s připojením M30 x 1,5) na každém okruhu, takže každý topný okruh lze regulovat samostatně.

Rozdělovač obsahuje automatické odvzdušňovací ventily, otočné vypouštěcí ventily a poniklované nosiče.

Specifikace rozdělovače:

• automatické odvzdušňování
• spojení trubek 15, 16, 20 s upínacími tvarovkami RCS 15, 16, 20
• výkon: 25kW při Δt 10k; 2,14 m³/hod
• země původu: Německo

Technické parametry rozdělovače:

• určení: topné a chladicí systémy
• přijatelné teploty kapaliny: -10 °C až +120 °C
• maximální přípustná provozní teplota: +80 °C
• maximální přípustný provozní tlak: 6 barů
• max. zkušební tlak: 10 bar
• rozsah měření: 0 - 5 l/min
• průtok: 2,14 m³/h
• materiál: mosaz, žáruvzdorný plast, nerezová ocel 1.4301
• těsnění:EPDM
• přesnost měření: ±10 %
• závit: DIN ISO EN 228-1
• kapaliny: topná voda, chladicí voda, vodné směsi se standardní nemrznoucí směsí proti korozi
• Armatura: Press-Messing Ms 58, poniklovaná
• ploché těsnění: WS 3825
• Zvuková izolace: DIN 4109
• doporučená trubka: PEX-AL-PEX 16 x 2
• doporučené připojení tvarovek: ALPEX 16 x 2 ALU-EK
• připojení poboček: Ek, Eurokonus
• přípojka přívodu a odvodu: 1"
• průtokoměry: s dvojitou regulací a možností uzamčení

Technické parametry čerpadla:

• min. příkon: 6 W
• maximální výkon: 44 W
• max. průtok: 3,6 m³/h
• maximální výtlak: 7 m
• napájení: 230V/50Hz
• maximální tlak v potrubí: 10 barů
• délka montáže: 130 mm
• připojovací závit - matice: 6/4"
• maximální teplota: 120 °C
• typ řízení průtoku: elektronický
• možnosti provozu:konstantní tlak, proporcionální tlak, konstantní rychlost

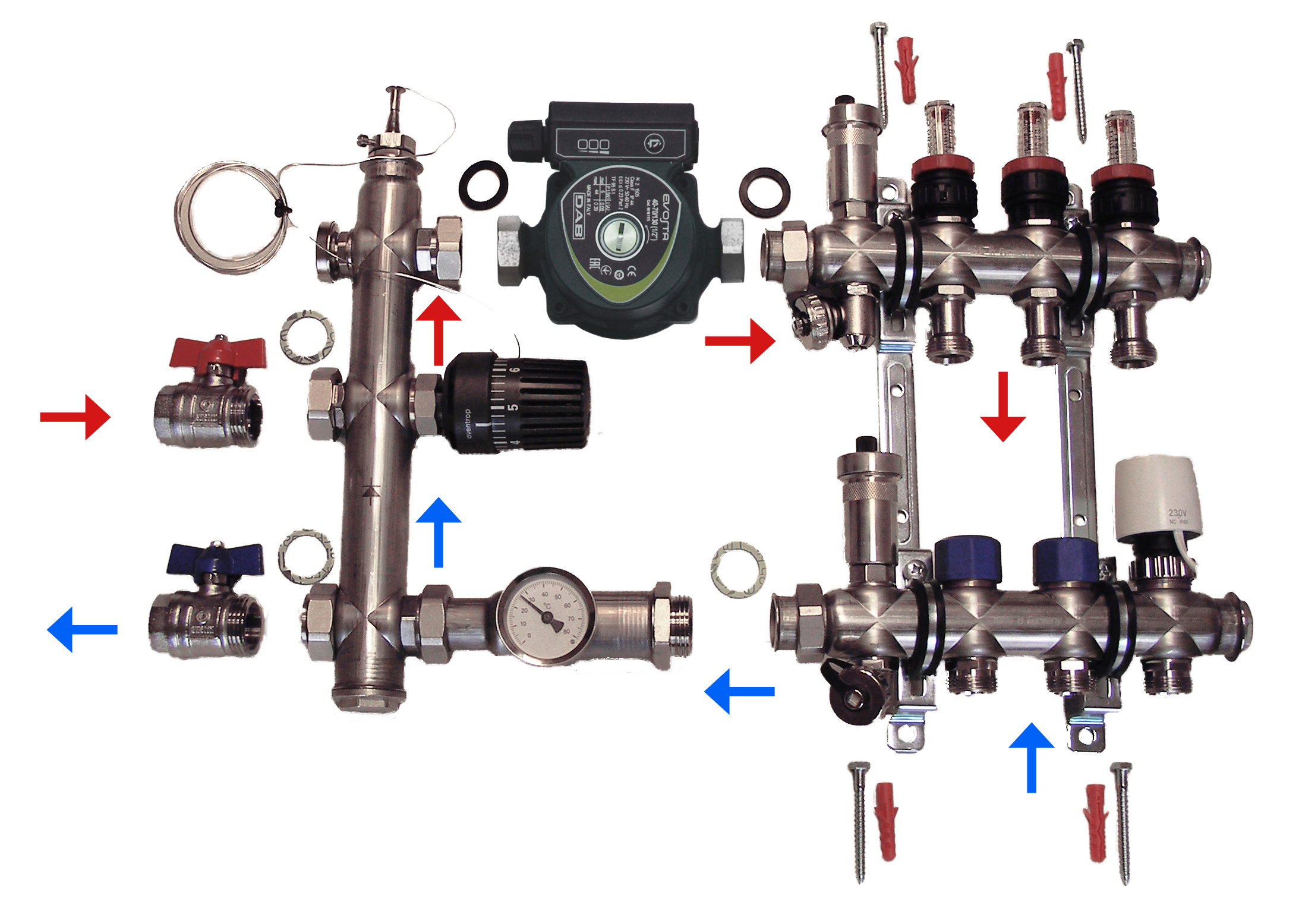

Sestava obsahuje:

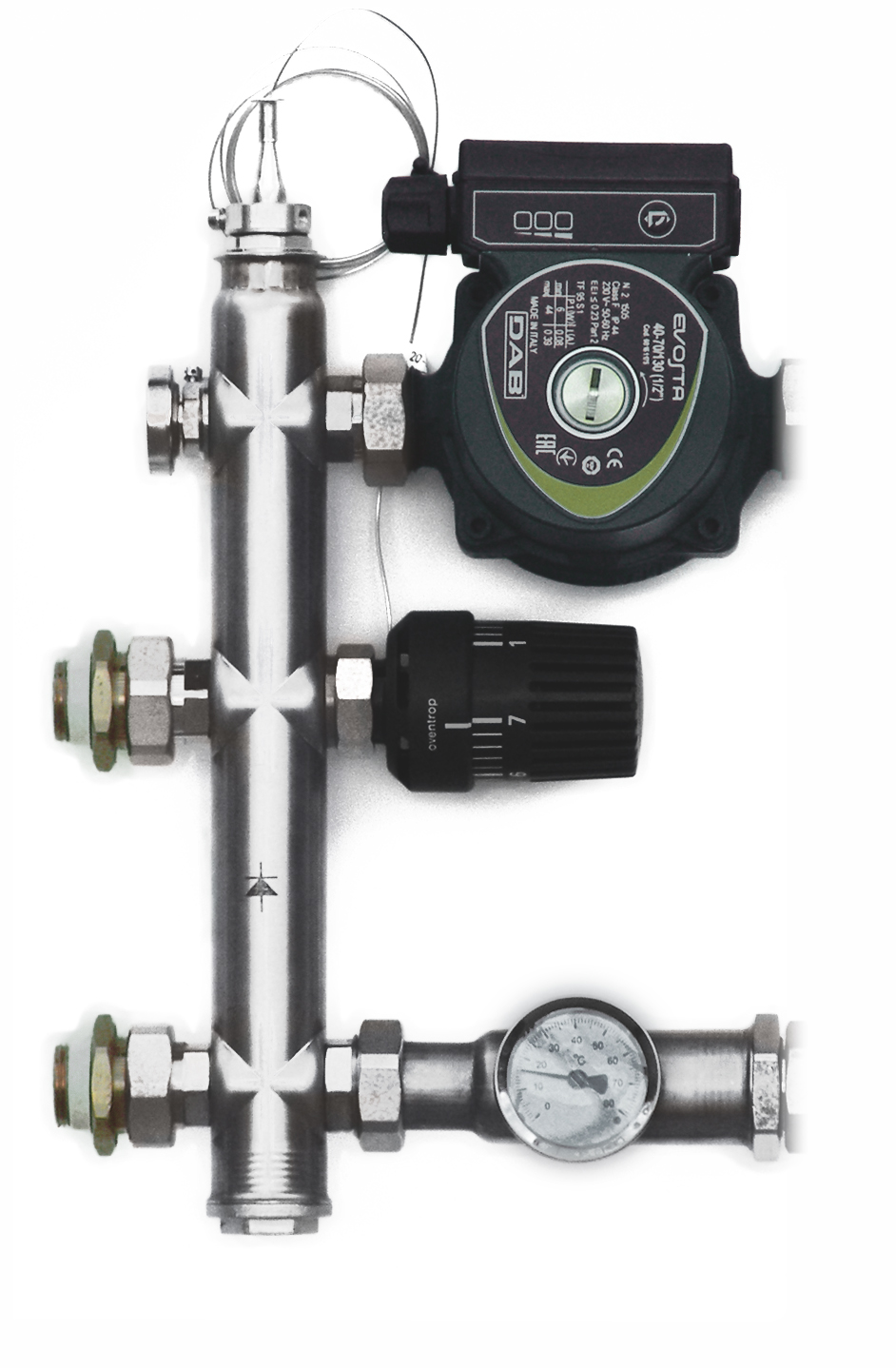

• Elektronické čerpadlo DAB Evosta 40/70-130
• termomanometr na vratném potrubí
• Termoregulační ventil Oventrop
• teplotní sonda s kapilárou
• zpětný ventil
• rozdělovač s automatickým odvzdušňováním

• tělo z nerezové oceli s držáky
• automatické odvzdušňování
• odtokové otočné ventily
• dvojité průtokoměry s pamětí
• termoregulační ventily z nerezové oceli s pohonem, připojení M30 x1,5

Prodejce neodpovídá za funkční závady způsobené nečistotami v systému. Před jakýmkoli uvedením topného systému do provozu proto doporučujeme důkladné propláchnutí celého systému podle pokynů výrobce.
