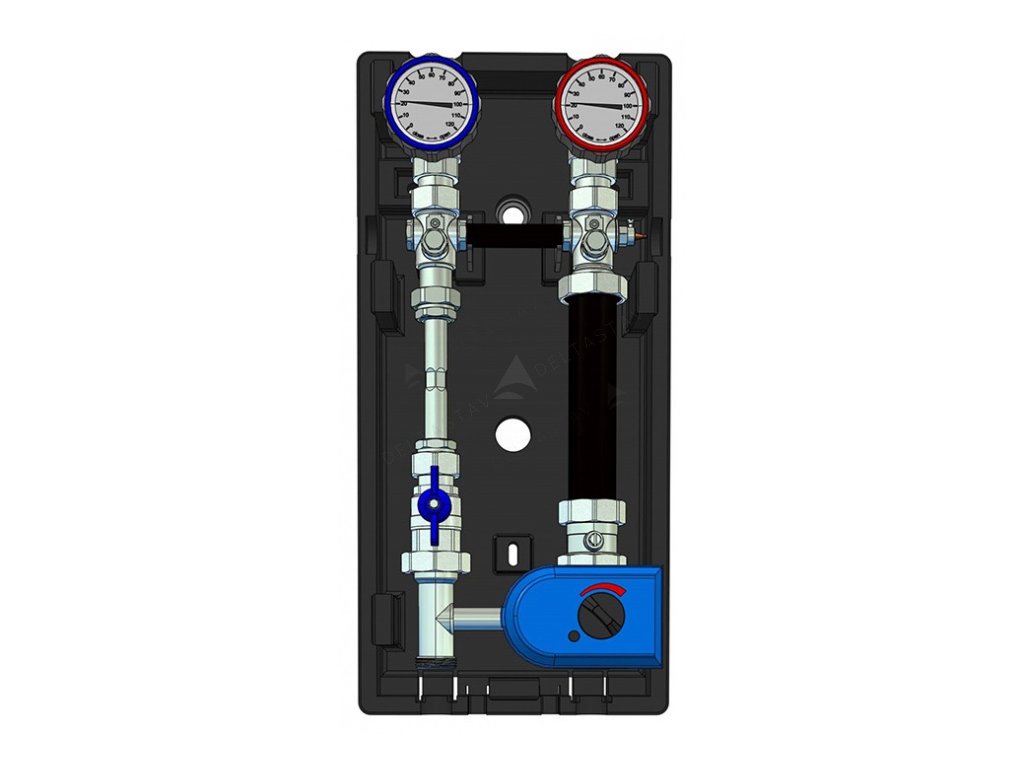

Smíšená kotlová souprava HPW-MNC s přípravou měřicího zařízení, se servopohonem a bez čerpadla do 20 kW

Technické informace a vybavení:

• výkon 20kW, při ∆t = 20K
• maximální průtok 0,86 m3/h
• max. provozní tlak 6 bar
• rozteč připojení k záhlaví 125 mm
• DN1"
• 2x GV DN25 s integrovaným teploměrem, 1x GV DN25
• 1 x 1" trubka, v místě pro čerpadlo s 1½"
• bypass
• zpětný ventil
• všechna těsnění, 2 x 1/2" zátky

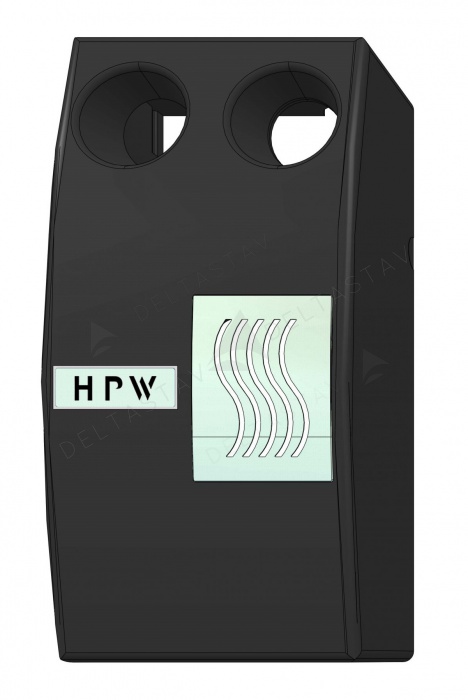

• EPP tepelná izolace
• stěnové upevnění
• vnější rozměr s izolací v x š x h: 525 x 250 x 225 mm

• Servopohon FIRST® 230V, 24V nebo 0-10V


• do polohy d = možnost montáže měřiče tepla:
  s připojovacím rozměrem:
  TYP A: d= 3/4" - délka rozchodu 110 mm
  TYP B: d= 1" - délka rozchodu130 mm

.

!TYP s rozměrem je nutné uvést v objednávce v poznámce !!!

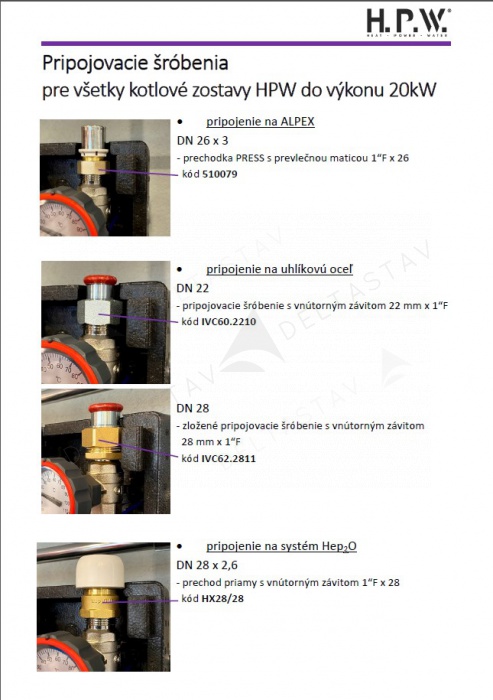

Vyberte vhodné připojovací šroubení podle materiálu:

• připojení k ALPEX 26x3- PRESS průchodka s 1" převlečnou maticí Fx26 (kód 510079)
.
• Přípojka z uhlíkové oceli DN22- přípojka 22x1 "F (kód IVC60.2210)
  DN28- přípojka 28x1 "F (kód IVC62.2811)
.
• Připojení systému Hep2O DN28- přímé 1 "Fx28 (kód HX28/28)

Upozornění: pro každou sestavu je třeba objednat 2 kusy daného kování
